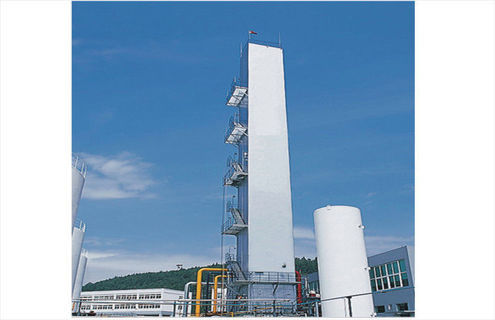

Промышленный криогенный завод 380V 60hz кислорода воздухоразделительной установки

1. Принцип конструкции этой установки основан на различной температуре кипения каждого газа в воздухе.Воздух сжимается, предварительно охлаждается и очищается от H2O и CO2, затем охлаждается в основном теплообменнике до сжижения.После ректификации можно собрать производственные кислород и азот.
2. Эта установка представляет собой МС-очистку воздуха с помощью турбодетандерного процесса с наддувом.Это обычная воздухоразделительная установка, в которой используется полная заправка и ректификация для производства аргона.
3. Неочищенный воздух поступает на воздушный фильтр для очистки от пыли и механических примесей и поступает в компрессор воздушной турбины, где воздух сжимается до давления 0,59 МПа.Затем он поступает в систему предварительного охлаждения воздуха, где воздух охлаждается до 17 ℃.После этого он поступает в 2 адсорбционных резервуара с молекулярными ситами, которые работают по очереди для удаления H2O, CO2 и C2H2.

*1.После очистки воздух смешивается с расширяющимся подогретым воздухом.Затем он сжимается компрессором среднего давления и разделяется на 2 потока.Одна часть поступает в основной теплообменник для охлаждения до -260К и всасывается из средней части основного теплообменника для входа в детандер.Расширенный воздух возвращается в основной теплообменник для повторного нагрева, после чего поступает в дожимной компрессор.Другая часть воздуха нагнетается высокотемпературным расширителем, после охлаждения он поступает в низкотемпературный расширитель.Затем он отправляется в холодный бокс для охлаждения до ~170К.Часть его все еще охлаждается и стекает в нижнюю часть нижней колонны через теплообменник.И другой воздух всасывается, чтобы снизить соблазн.расширитель.После расширения он делится на 2 части.Одна часть направляется в нижнюю часть нижней колонны на ректификацию, оставшаяся часть возвращается в основной теплообменник, затем после повторного нагрева поступает в воздушный бустер.
2.После первичной ректификации в нижней колонне жидкий воздух и чистый жидкий азот могут собираться в нижней колонне.Отработанный жидкий азот, жидкий воздух и чистый жидкий азот поступают в верхнюю колонну через охладитель жидкого воздуха и жидкого азота.Он повторно ректифицируется в верхней колонне, после чего жидкий кислород чистотой 99,6% может собираться на дне верхней колонны и выводится из холодильной камеры в качестве продукции.
3.Часть фракции аргона в верхней колонне отсасывается в колонну неочищенного аргона.Есть 2 части колонны сырого аргона.Флегма второй части подается в верхнюю часть первой через жидкостный насос в качестве флегмы.Ректифицируют в колонне сырого аргона, получая 98,5% Ar.2 части на миллион O2 сырой аргон.Затем его подают в середину колонны чистого аргона через испаритель.После ректификации в колонне с чистым аргоном жидкий аргон (99,999% Ar) может быть собран в нижней части колонны с чистым аргоном.
4.Отработанный азот из верхней части верхней колонны поступает из холодильной камеры в очиститель в виде регенеративного воздуха, остальное поступает в градирню.
5.Азот из верхней части вспомогательной колонны верхней колонны вытекает из холодильной камеры в качестве продукции через охладитель и основной теплообменник.Если азот не нужен, то его можно доставить в градирню.Поскольку холодопроизводительности градирни недостаточно, необходимо установить чиллер.
